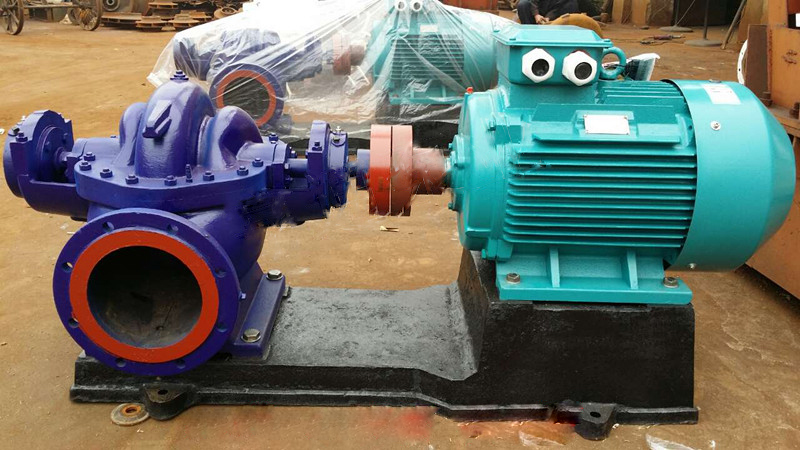

单级双吸离心泵的结构组成及工作原理？

单级双吸离心泵经常被称之为“中开泵”，其主要特征为输送介质的流量大。

单级双吸式离心泵的结构：

相关的零部件：轴、叶轮、卡环、密封环、机械密封轴套、密封体、机械密封、密封压盖、挡水圈、轴套、轴承体、轴承挡圈、止退垫圈、泵盖、楗、销子、轴承油封等部件。

工作原理

简单来说：入口液体同时进入叶轮中/心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中/心就形成低压区，入口液体在大气压作用下，不断的流向低压区，即进入叶轮中/心后又被甩出的循环过程。

离心泵的工作原理是利用叶轮的旋转使水产生离心运动。 在启动水泵之前，需要先向泵壳和吸水管注满水，然后再启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。那么它的结构组成你知道是什么吗？上面有简单的提到现在跟着小编一起来看看简单的了解单级双吸离心泵吧！

1.叶轮是离心泵的核心部分。它具有高速度和大输出。叶轮上的叶片起着重要作用。 叶轮在组装前须通过静平衡实验。 叶轮的内表面和外表面要求光滑，以减少水流的摩擦损失。

2.泵体也称为泵壳，它是水泵的主体。 起到支撑和固定的作用，并与支架连接以安装轴承。

3.泵轴的功能是将电动机与联轴器连接，并将电动机的扭矩传递到叶轮，因此它是传递机械能的主要部件。

4.滑动轴承使用透明油作为润滑剂，并将该油添加到油位线中。 太多的油会沿着泵的轴渗出，太少的轴承会过热并烧毁，从而引起事故！ 在水泵运行期间，轴承的温度较高，为85度，温度通常为60度左右。

5.填料函主要由填料、水封环、填料筒、填料压盖、水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水管封住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

以上是关于单级双吸离心泵小编的讲述：离心泵的结构组成相关知识，您可以多了解一些。
