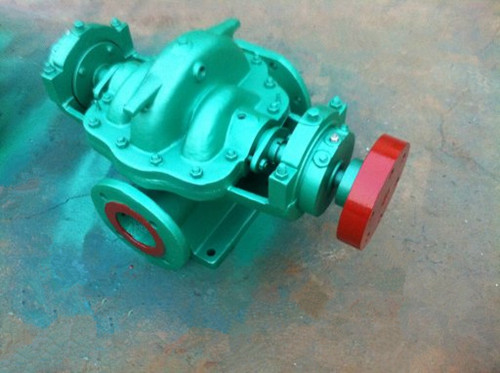

SH型双吸泵

卧式双吸泵 专业生产中开泵双吸泵 sh双吸泵 农田灌溉双吸泵 柴油机双吸泵

发布时间:2019-06-03点击量:249


SH型泵双吸泵应用范围

供吸送清水及物理化学性质类似于水的液体。
本型泵扬程在9米至140米时,流量为1263/时至125003/时。液体较高温度不得超过80℃。适用于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用,48SH22型大型泵还可作热电站循环泵用。

SH型泵双吸泵结构特点

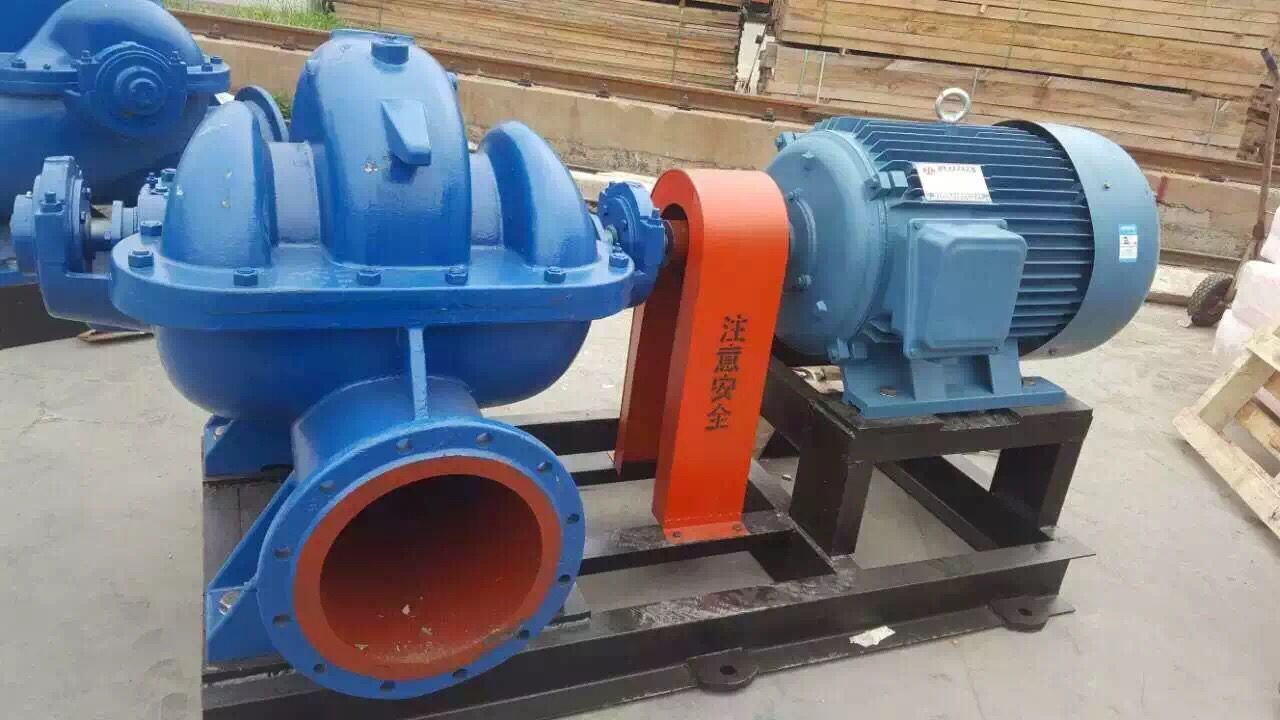

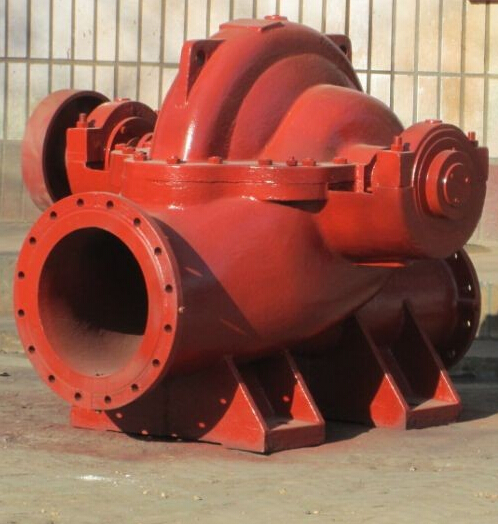

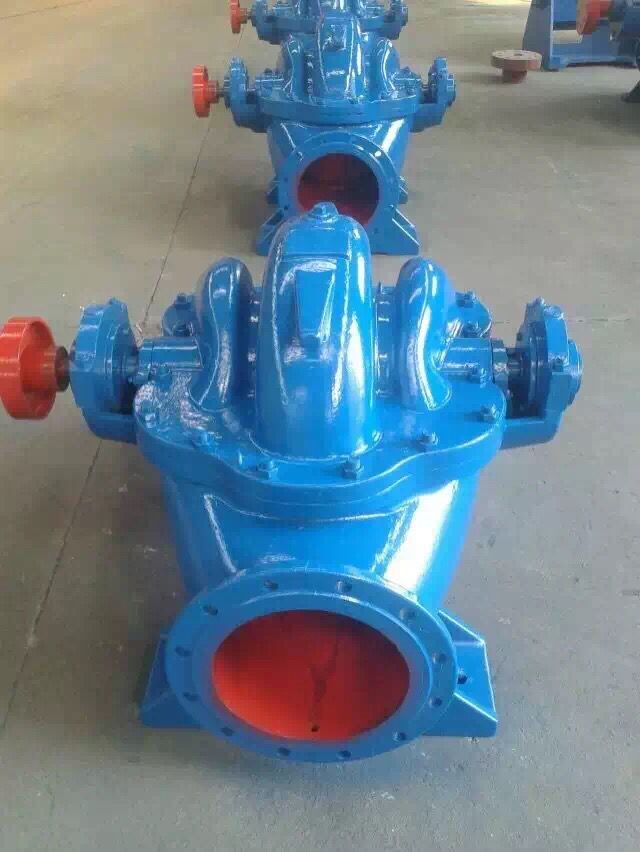

SH单级双吸中开泵为卧式安装,吸入口和吐出口均在泵轴中心线下方,与泵轴线垂直,检修时不需拆卸进、出水管路,拿开泵盖即可取出转子部件,泵主要由泵体、泵盖、叶轮、密封环、轴套、轴承等零部件组成,泵体与泵盖构成叶轮工作室,叶轮轴向力通过叶片对称布置平衡。

SH型泵双吸泵工作条件

泵出口直径 DN 80~800mm

流 量 Q ≤11600m3/h

扬 程 H ≤200m

工作温度 T ≤105℃

固体颗粒 ≤80mg/L

工作许用压力 ≤25

许用试验压力 ≤37.5


SH型泵双吸泵性能参数

SH

S

SH

S

SH

S

SH

S


150S97

12SH-19

300S19

24SH-6

600S100


900S35

6SH-6

150S78

12SH-28

300S12

24SH-9

600S75


900S23

6SH-9

150S50

14SH-6

350S125

24SH-13

600S47


1000S46

8SH-6

200S95

14SH-9

350S75

24SH-19

600S32


1000S31

8SH-9

200S63

14SH-13

350S44

24SH-28

600S22


1000S22

8SH-13

200S42

14SH-19

350S26


700S90


1000S44


250S95

14SH-28

350S16


700S56


1100S28

10SH-6

250S65


400S90


700S35

48SH-22

1200S24

10SH-9

250S39


400S57


800S76


1200S35

10SH-13

250S24

20SH-6

500S98


800S47


1400S52

10SH-19

250S14

20SH-9

500S59

32SH-19

800S32


1400S30

12SH-6

300S90

20SH-13

500S35


800S22


1400S22

12SH-9

300S58

20SH-19

500S22


900S80


1400S15

12SH-13

300S32

20SH-28

500S13


900S58
