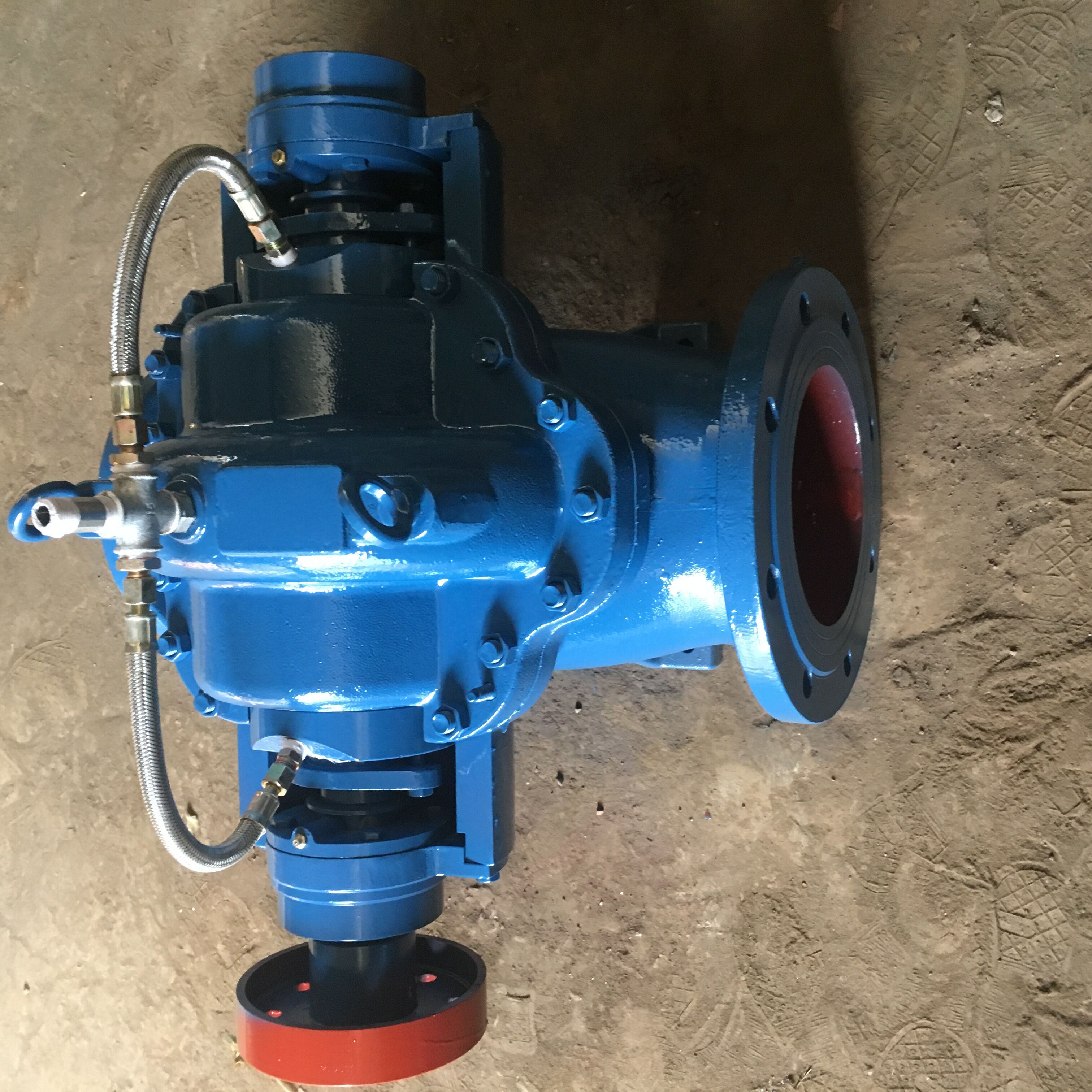

双吸泵S型双吸泵200S-42程跃厂家专供
产品概述:
S型节能单级双吸中开式离心泵在SH型节能中开泵的基础上更新换代的节能新产品,该型泵功能先进,运行平稳,安全可靠。该型泵选用国家标准规范规划,泵的系列化、标准化、通用化程度高,同时,在规划中选用了新原料、新结构,可用于多种介质的运送。
S型节能双吸中开泵供运送清水或物理、化学性质类似于水的其它液体。
S型节能双吸中开泵适用于工厂、矿山、城市、电站的给排水,农田排灌和各种水利工程。被运送介质温度为一20℃~180℃。
功能规模:
流量Q:50~15000m³/h ,扬程H:8.6—140m 。所有泵均可降速使用,可依据用户要求,规划各种参数及结构形式。
产品结构:

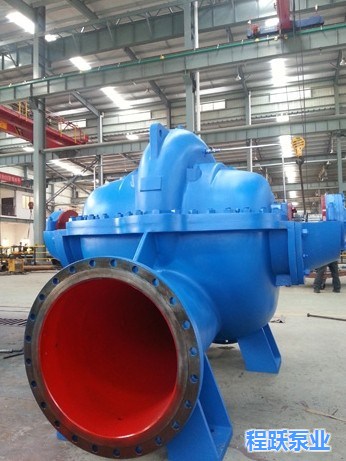

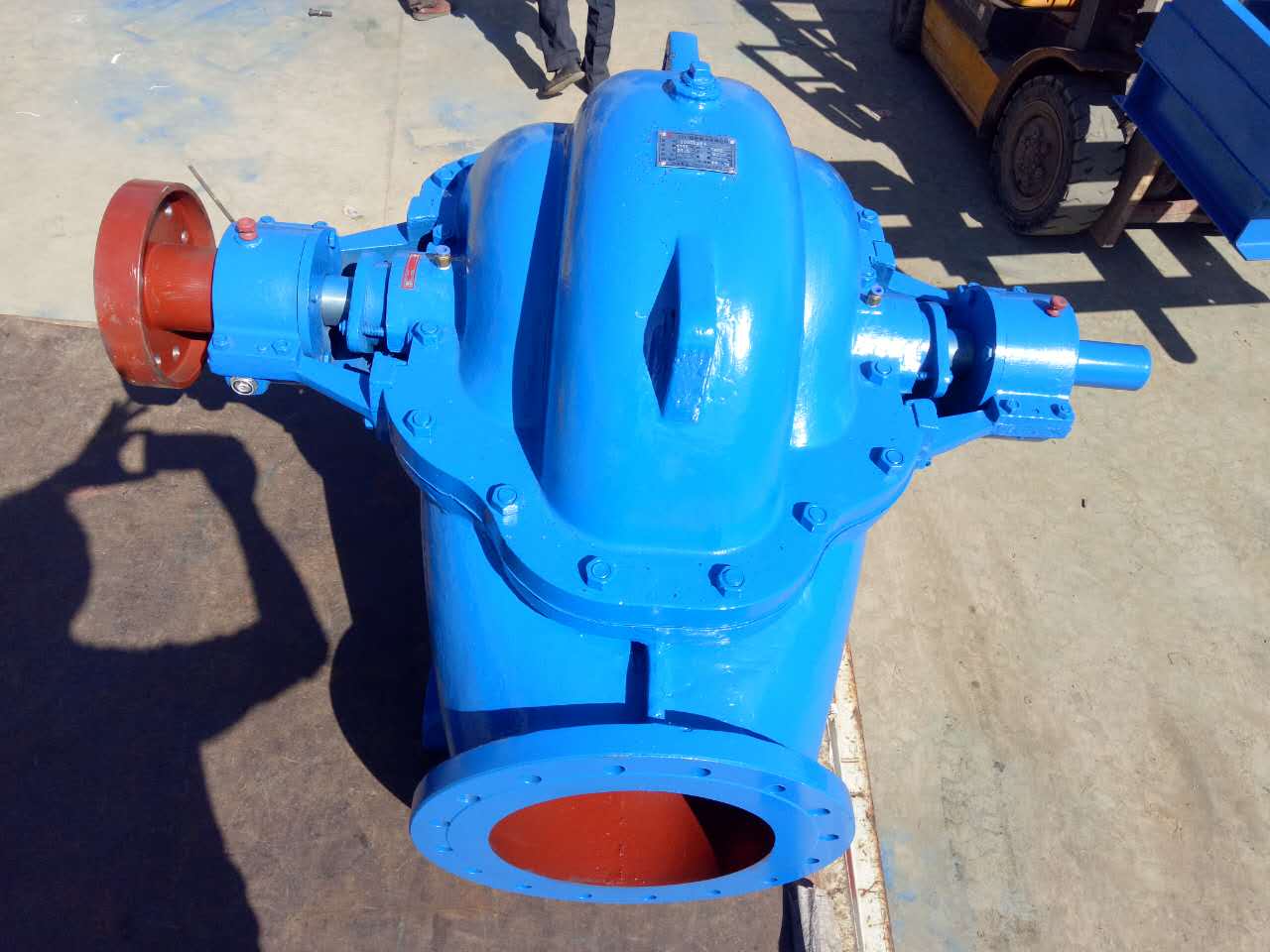

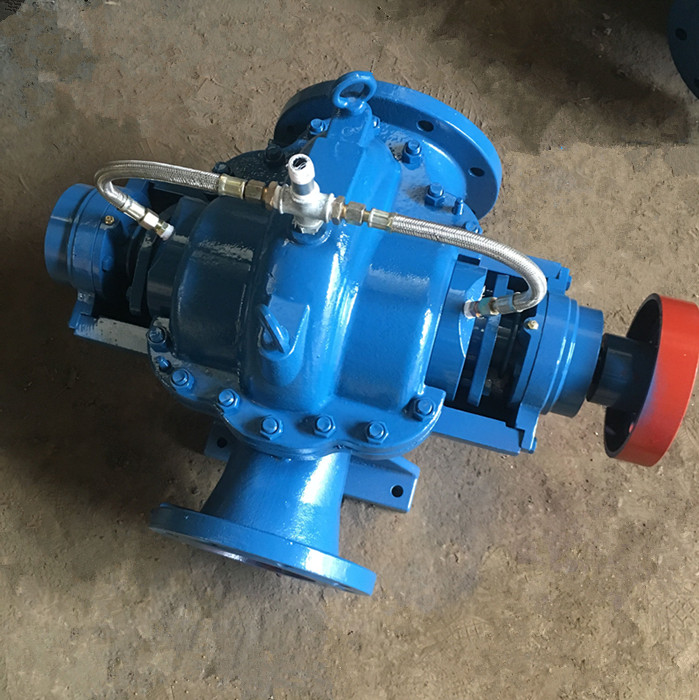

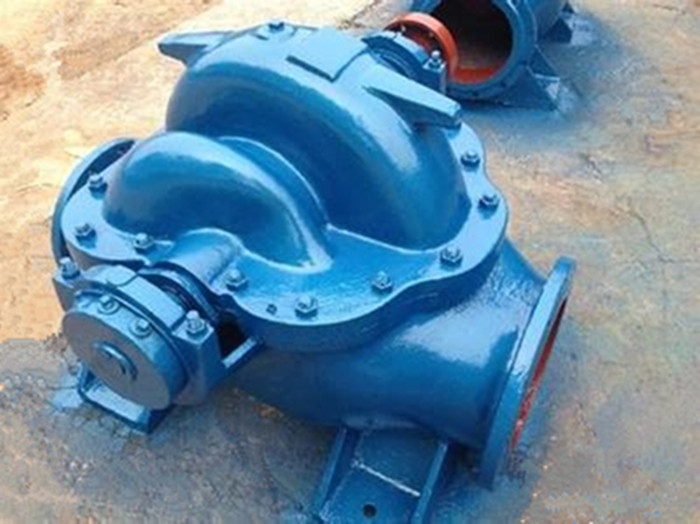

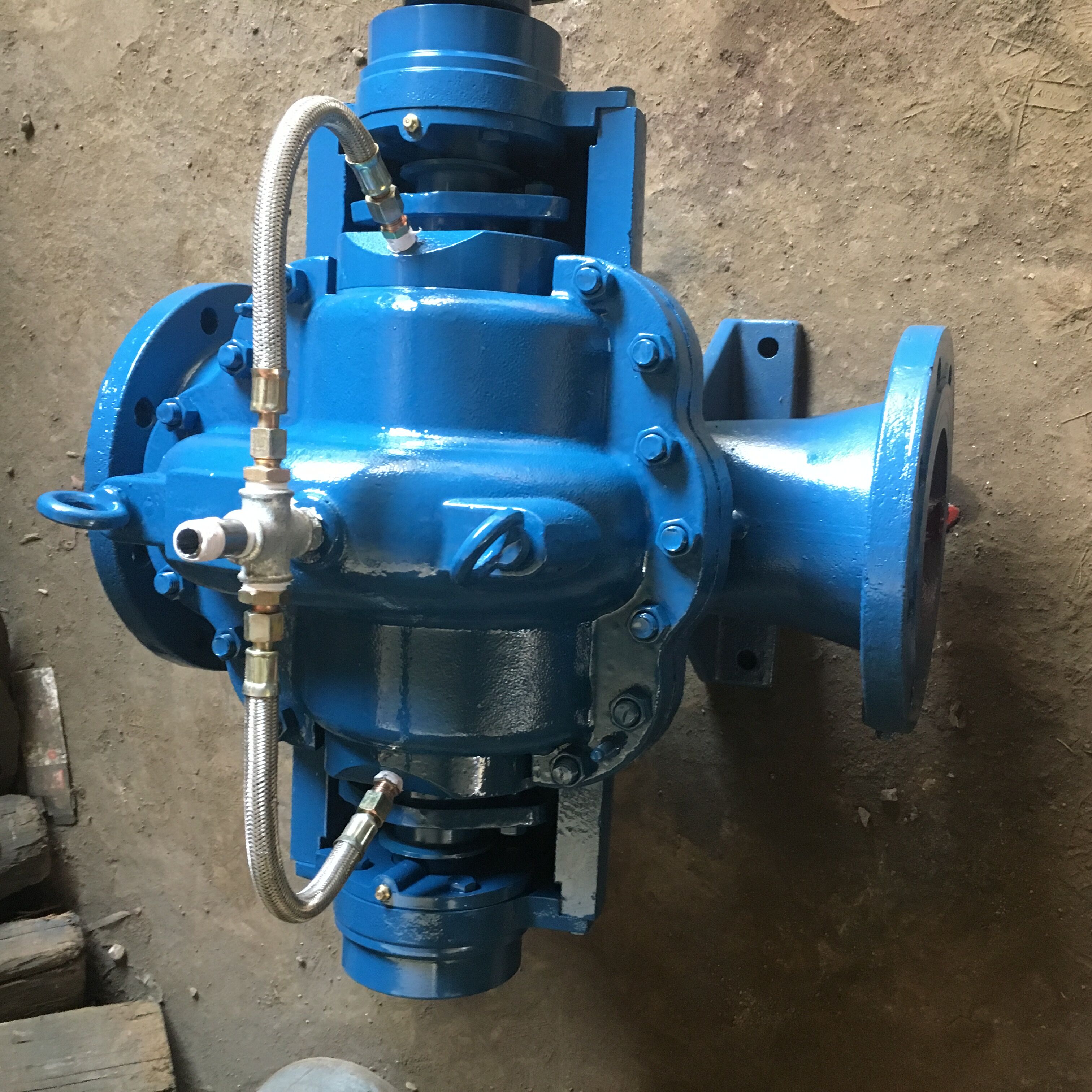

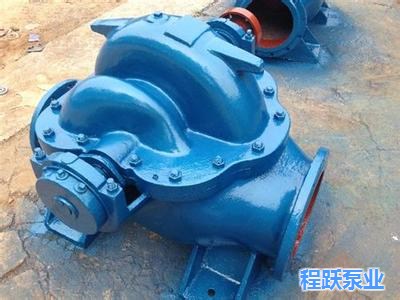

S型单级双吸中开泵为卧式装置,吸进口和吐出口均在泵轴中心线下方,与泵轴线笔直,检修时不需拆卸进、出水管路,拿开泵盖即可取出转子部件,泵主要由泵体、泵盖、叶轮、密封环、轴套、轴承等零部件组成,泵体与泵盖构成叶轮工作室,叶轮轴向力通过叶片对称安置平衡。
轴 承:泵两端为滚动轴承支撑转子部件,用油脂润滑,进口直径太于700mm选用稀油润滑。
轴 封:①软填料密封 ②机械密封(口径在800mm以下)SL为立式装置。吸进口和吐出口均在水平方向。泵体、泵盖的分隔面在轴中心线上笔直分隔。从电机端看,泵顺时针旋转(依据用户要求,也可规划成逆时针方向旋转) 。
过流部件原料:
S型节能双吸中开泵常见原料有铸铁 、耐磨铸铁、铸钢及不锈钢 、NiCr铸铁、不锈钢 ,可依据用户要求选用不同原料。
类型说明:例: 500S35A
500---泵进口直径(mm)
S——单级双吸离心清水泵
35——规划点扬程(m)
A--叶轮第一次切开。
