双吸泵的工作原理

发布时间:2021-03-31点击量:228
双吸泵的工作原理

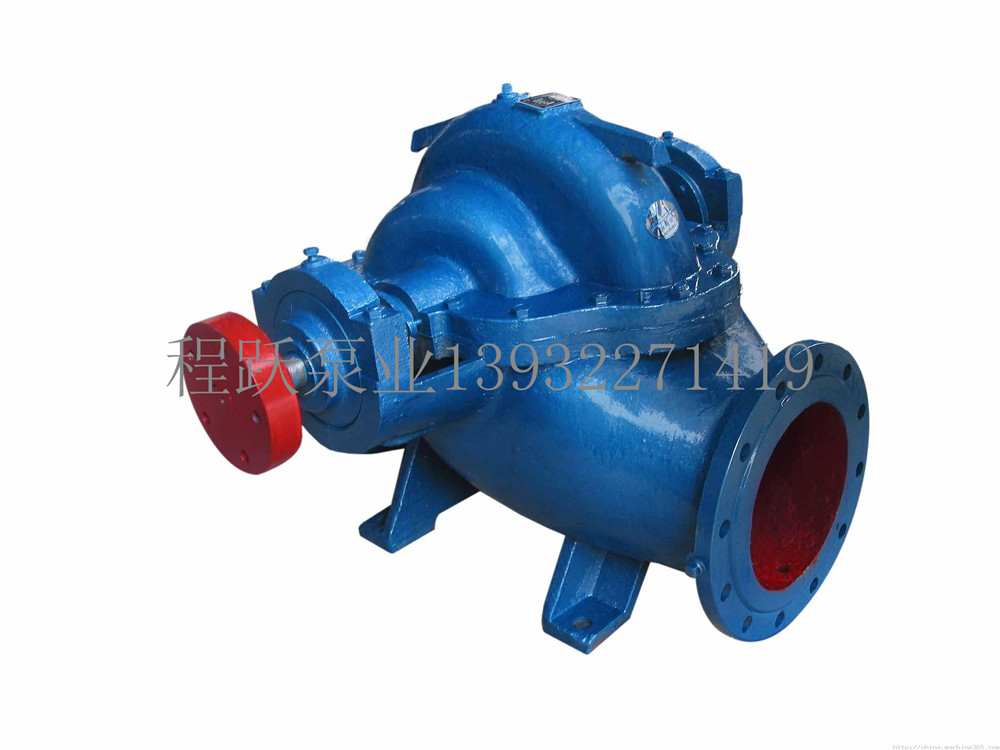

1.SH型双吸清水离心泵的吸人口与吐出口均在水泵轴心线下方,程度方向与轴线成垂直位置、泵壳中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆时针方向旋转。如依据用户特殊订货需求也可改为顺时针旋转。

2.本型泵的主要部件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的资料为优质碳素钢外,其馀多为铸铁制成。泵体与泵盖构成叶轮的工作室,在进出水法兰上制有装置真空表和压力表的管螺孔,进出水法兰的下吝降制有放水的管螺孔。叶轮经过静均衡校验,用轴套和两侧的轴套螺母固定,其轴向位置能够经过轴套螺母停止调整,叶轮的轴向力应用其叶片的对称布置到达均衡,可能还有一些剩馀轴向力则同轴端的轴承接受。

3.泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油光滑,双吸密封环用以减少水泵压水室的水漏回吸水室。水泵经过联轴器由电动机直接传动.轴封为软填料密封,为了冷却光滑密封腔和避免空气漏人泵内,.在填料之间有水封环,水泵工作时少量高压水经过水封管流人填料腔起水封作用。

双吸泵作为离心泵的一种重要方式,因其具有扬程高、流量大等特性,在工程中得到普遍应用。这种泵型的叶轮实践上由两个背靠背的叶轮组合而成,从叶轮番出的水流汇入一个蜗壳中。双吸泵具有如下一些特性:它相当于两个相同直径的单吸叶轮同时工作,在同样的叶轮外径下流量可增大一倍;泵壳程度中开,检查和维修便当。

同时,双吸泵进出口在同一方向上且垂直于泵轴,利于泵和进出水管的布置与装置;双吸泵的叶轮构造对称,没有轴向力,运转较平稳。在我国黄河沿线地域提灌泵站流量较大、扬程都较高,大多采用天宏牌双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵停止供水。
